광명두산위브트레지움 매립배관 에어컨동관교체작업

광명시 하안동에 위치하고 있는 두산위브트레지움 아파트 매립배관교체 공사를 시행 하였습니다.
매립배관누설로 점검을 해 보니 매립배관 동관에서 냉매가 누설이 되어 교체를 해 드렸습니다. 매립배관길이만 12미터나 되는 장배관이기때문에 시공 시간도 오래 걸렸습니다.
거실 쪽에 위치한 배관이기 때문에 동관이 두꺼워서  동관교체 작업이 매우 어려웠습니다.
동관교체작업이 어렵고 힘든 이유가 있습니다.
동관은 시간이 지나거나 에어컨을 사용하다보면 연질이었던 동관이 딱딱히 경화가 되어 잘 구부려지지 않는 현상이 나타납니다.
이렇기 때문에 동관을 빼내는것 자체가 안될 수 있습니다. 또한 매립배관이 아파트시공도중 많이 꺾여서 시공한 경우 공사가 안될 수도 있습니다.
공사 자체가 인력으로는 동관 교체작업이 안됩니다.
장비와 여러 공구가 필요하기 때문에 공사비는 어쩔수 없이 비용이 많이 나오게 됩니다.
비용은 현장 답사후 결정을 합니다.

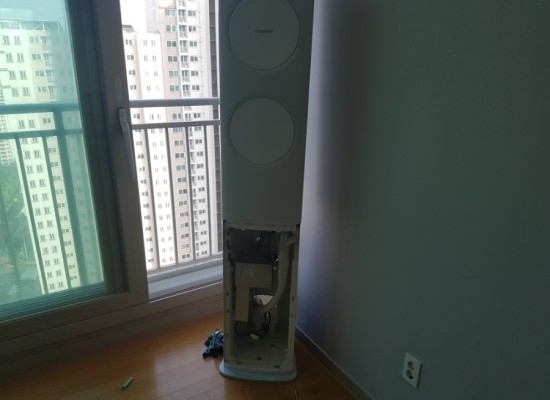

  • 매립배관에서 에어컨냉매가 누설이 되는 거실 쪽 에어컨 입니다.

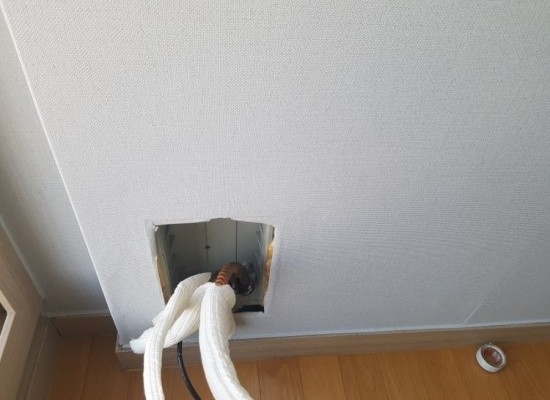

  • 다행히 시공사 배란다 확장공사를 해서 배관교체 공사를 하였습니다.

  • 에어컨동관을 뽑는 작업입니다.

  • 확관기를 사용하지 않고 맞대기 용접을 해서  에어컨냉매가 누설이 되었네요.

  • 뽑은 동관 모습입니다.

  • 고압관도 용접을 했네요. 불량인 경우 미세 누설이기 때문에 배관을 교체해야 합니다

  • 전선길이도 엄청나게 기네요~

  • 배관교체에 작업을 시작합니다.

  • 새로운 동관을 매립배관에 넣습니다.

  • 동관을 손상없이 넣으려면 2인1조가 되어 작업을 해야 합니다.그만큼 힘든 작업이죠

  • 15미터 동관이 거의 다 들어 갔네요. 동관 넣는 작업시간이 엄청 오래 걸렸습니다

  • 실외기까지 나온 동관모습입니다.

  • 나온 동관으로 에어컨에 연결을 합니다.

  • 실내기에 동관을 연결하는 작업이네요.
    벌써 날은 어두워져 저녁이 됐습니다.

  • 삼성에어컨은 스마트링크를 사용을 해야해서 신품을 사용해서 연결을 합니다.

  • 동관 연결 후 테이프로 동관과 보온대를 테이핑을 합니다.

  • 배관 연결 후 진공작업을 합니다.

  • 인버터에어컨의 고진공작업을 합니다. 가장 중요한 작업!!!

  • 매립배관교체공사 마무으리!! 에어컨 시가동을 하였습니다.완전 시원!!!>_<
